矸石充填堆焊耐磨管道開采投料井鉆孔套管技術要求

1、名稱：Φ680×（22+16）mm堆焊耐磨管道，輸送介質為煤矸石。

2、材質：外管為Φ680×22mm無縫鋼管，材質為20#鋼，壁厚22mm。內壁為堆焊耐磨層，堆焊耐磨層厚度為16mm，采用連續堆焊工藝，化學成份詳見下表：

C Si Mn Cr P S

3.5～5.0 ≤1.0 0.5～0.8 17.0～20.0 ≤0.06 ≤0.06

圖（1）堆焊耐磨管道加工完畢，整裝待發中

3、長度及數量：

堆焊耐磨管道總長度為590m ，其中：12m/根46根，8m/根4根,6m/根1根，共計51根；

外管（不加焊耐磨層）12m/根1根（作為試下管時與鉆桿連接用）。

4、巴掌（外管焊接口外面的加強焊筋）：數量204個；規格長300（帶弧度）×寬120×厚25mm，內弧Φ680mm。

5、管道加工要求：

（1）堆焊耐磨管道的外管兩端預留坡口，坡口角度為35°。尺寸偏差，堆焊耐磨管道尺寸必須按設計要求進行加工制造。堆焊耐磨管內徑允許偏差±3mm，堆焊厚度允許偏差±2mm。堆焊耐磨管道外表面要求平整均勻。

（2）在鋼管上端500mm處焊接管箍，作為鋼管提升下入時的夾板阻擋箍，管箍設計尺寸為：Φ730×25×300mm，管箍上端距管口200mm,倒角；管箍下端為平面，方便夾板坐實，管箍焊接采用氣體保護焊，連續焊接方式，在出廠前焊好。

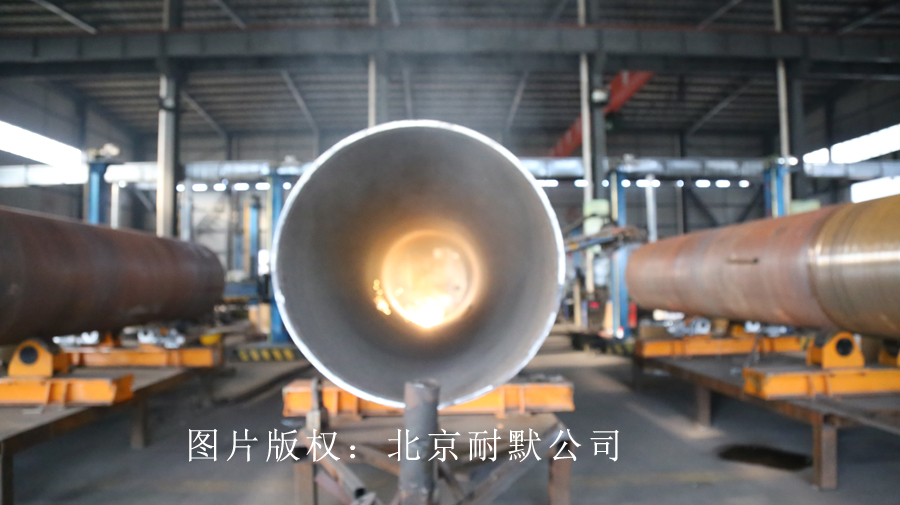

圖（1）堆焊耐磨管道生產中

（3）其他要求

鋼管外徑偏差：±2.5mm，壁厚偏差：±1.5mm，彎曲度：每米彎曲≤1.5，橢圓度：管端直徑偏差±3mm，切斜：≤2.0mm。

（4）根據鋼管材質詳細計算鋼管需要承受拉力，確保鋼管提升下入時的安全。

6、 運輸

產品在運輸過程中不允許有磕碰現象。

7、質量保證

（1） 管路必須符合國家行業標準；

（2）管路安裝及管件自正式使用之日起，質保期為一年，質保期內因管路質量等問題造成事故的，由供貨方負責無償更換，造成經濟損失的由供貨方全面負責。

（3）主管材要提供生產廠家名稱、材質、規格及檢驗報告、合格證書 。

9、交貨時間

2019年4月31日前完成交貨，以便與鉆孔施工協調。
