耐磨管道的設計關乎管道系統投入使用后是否能正常運行，是否能滿足企業正常生產的需要、是否能最大限度地為企業節省成本和人力資源，以及是否安全可靠，因此設計過程至關重要。耐磨管道設計需要考慮以下幾個方面。

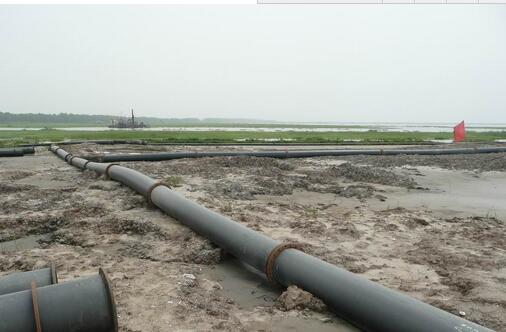

圖（1）采用我公司耐磨管道疏浚作業

一、安全性，耐磨管道的安全性表現在以下幾方面：

1、操作運行風險小，安全系數大，不至于因失效而產生重大事故。

2、運轉平穩，沒有或者少有、冒、滴、漏現象，不至于造成裝置短生產周期的停車或頻繁停車。

3、設計時，對可能發生的安全問題做出正確評價，在耐磨管道布置和管路設備布置時給于充分的考慮，降低事故發生的概率。

二、滿足工藝要求：

1、滿足工藝要求是耐磨管道設計的最基本要求。工藝流程圖是耐磨管道設計的依據。

2、耐磨管道工藝流程的開發來源。工藝流程的開發來源于工廠的技術革新或研究單位的新技術開發。這方面在國內的選礦領域主要是依賴于長沙設計院、南昌設計院、北京有色等八大冶金設計院。國內大多工業企業的耐磨管道、壓力管道設計都是由他們來完成。

3、工藝流程的種類：

    工藝工程師通過各種圖紙來表達化工裝置中單元操作的相互關系，以及它的工藝概念。通常有三種用于工藝流程的設計圖紙。藍圖、工藝流程圖和管線及儀表流程圖。

    耐磨管道設計需要參考的工藝流程圖，一般指管線及儀表流程圖。

三、經濟性：

    這是指耐磨管道的一次投資費用和后期操作維護費用的綜合指數低。一般情況下，如果一次投資費用較高，其可靠性好，操作維護費用低；相反亦然。在設計中，要力爭做到管道系統中各部件具有相同的強度和壽命。而如果可以選擇到一次投入成本低，而且維護、更新費用少的耐磨管道，則可以實現質優價廉的目的，管道既耐用，又經濟實惠。2001年起新興的超高分子量聚乙烯管道就是這一樣一種管道，它的材料成本和安裝成本比碳鋼管道、陶瓷管道、鑄石管道、雙金屬管道都要低的多，而且耐磨、耐壓性、抗沖擊能優異，目前已被各大設計院充分認可。

四、標準化、系列化設計：

    進行標準化、系列化設計將有效地減少設計、生產、安裝投入的人力和物力。同時給維護、檢修、更換帶來方便。比如選擇國標標準型號的彎頭、三通、變徑、法蘭等，為耐磨管道系統中各部件編號建檔。
